第1条 计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。

第2条 矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。各种注记必须齐全、规范。图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。

第3条 矿图要根据实际变化及时填绘和标注。

第4条 各种矿图均须使用统一的坐标系统。

第5条 计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。

第6条 图纸资料来源明确，图号清晰，编制、审核、校对分工明确。

第7条 绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。

第8条 各种矿图的绘制符合准确、及时、完整、美观的原则。达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。

第9条 图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。

采掘工程平面图绘制要求

第1章 基本要求

第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

第 2条.绘制图种和比例尺,采掘工程平面图 比例尺1：2000

第 3条 绘制内容

1、井田技术边界，保安煤柱及其它边界线，注明名称及批准文号；

2、本煤层以及与开采本煤层有关的巷道(主要巷道应注明名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点，在图上每隔50～100mm应注记底板高程)；

3、回采工作面及采空区。注记工作面月末位置，平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状，丢煤区应注明丢煤区原因和煤量；注销区应注明批准文号和煤量；

4、永久导线点和水准点，注明点号和高程；临时点根据需要注记；

5、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱和火成岩侵入区、煤厚点、煤样点以及实测的主要地质构造；

6、发火区、积水区、煤及瓦斯突出区、冒流砂区等。应注明发生时间等有关数据；

7、井田边界外100m以内的临矿采掘工程和地质情况，井田范围内的小煤窑及其开采等有关情况；

8、煤层底板等高线、根据图面允许情况和实际要求，加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊；

9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔，标注近期巷道、工作面探放水钻孔数量。

第4条 图种编绘原则及精度要求

1：2000采掘工程平面图的井巷部分按实际比例绘制，1：2000采掘工程平面图图例符号按相同比例尺的要求绘制。

重要地物与地物轮廓相对附近控制点的平面位置误差

次要地物、地物轮廓

井巷轮廓与最近控制点的相对位置误差

第5条.图面整饰

1.采掘工程平面图按上北下南方向绘制。

2.矿图一律采用100 mm×100 mm的坐标格网，格网线粗0.10mm。

3.图廓形式：最外为1.0mm粗的黑线，中间隔1.5mm画一条0.15mm粗的黑线，再隔15.0mm宽画0.15mm粗的黑线作为内图廓线。图签与图廓的绘制见图—001。

4.不是上北下南的正格分幅图和自由分幅图应绘制指北针，指北针绘制在图幅的右上角(原则绘制在第2×2格网处)。

指北针的绘制原则按图—003的要求绘制。

第6条.颜色规定

1.涉及井下测量控制点、边界、地层、岩石、地质勘探、地质构造等图例符号的颜色，以及测量、地质、水文地质、储量估算等图纸的颜色着色，原则按照图—004规定的颜色着色，未规定颜色均为黑色。

2.图中井田范围内的井筒和钻孔的地面高程一律用红色注记，工业广场及风井煤柱用红色线条。

3.井巷工程中,岩巷用桔黄色；分煤层绘制的，煤巷用黑色，综合绘制的，主采煤层用黑色，其它煤层开采的巷道用墨绿色等颜色区分。使用的颜色要求能明显区分并能在纸质图上明显显示。

第7条.图件存储

采掘工程平面图填绘后及时存储在本机内(专人管理)，并同时

在临近的计算机上备份，于次季第一个月10日前备份在可移动硬盘上，于次年1月10日前采用刻录光盘存储备份一套。

第二章. 图纸注记

第8条.绘制矿图时，各种符号尺寸大小应按要求绘制，在符号密集时，可省略次要符号，以不影响看图为准。

第9条.注记包括地理名称注记、说明注记和各种数字的注记等。地图中所使用的汉语文字应符合国家通用语言文字的规范和标准。

第10条 注记字列分为水平字列、垂直字列、雁行字列和屈曲字列：

水平字列----由左至右各字中心的连线成一直线。且平行于南图廓；

垂直字列----由上至下各字中心的连线成一直线。且垂直于南图廓；

雁行字列----各字中心的连线斜交于南图廓，与被注地物走向平行，但字向垂直于南图廓，如山脉名称、河流名称；当地物延伸方向与南图廓成45°和45°以下倾斜时，由左至右注记；成45°以上倾斜时由上至下注记字序如图1所示。

屈曲字列----各字字边垂直或平行于线状地物，依线状地的弯曲排成字列，如街道名称注记、说明注记等。

注记的字隔是下列注记个字间的间隔，分下列三种：

接近字隔----各字间间隔由0mm—0.5mm。

普通字隔----各字间间隔由1.0mm—3.0mm。

隔离字隔----各字间间隔为字大的2—5倍。

注记字隔的选择是按该注记所指地物的面积或长度大小而定，各种字隔在统一注记的各字中均成相等；为便于读图，一般最大字隔不超过字大的5倍，地物延伸较长时，在图上应重复注记名称。

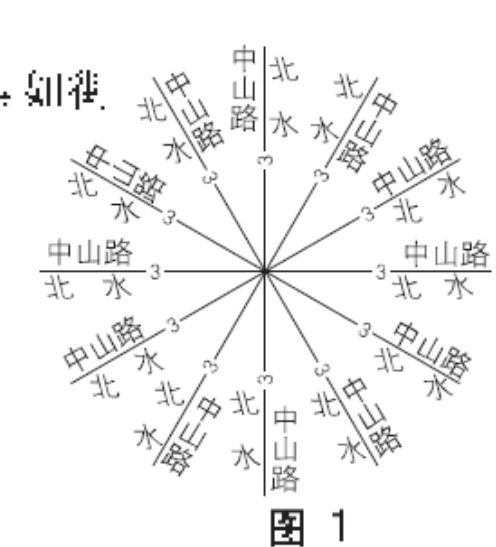

注记字向，一般为字头朝北图廓直立，但街道名称、公路等级其字向按图1所示

第11条.阿拉伯数字注记用在线状地物(含井下巷道)、高程等注记时，字向按光线法则(光线法则：以光线在右上角呈45°照射，所有的字体注在阳面)执行；用于独立地物，如钻孔高程、孔号、井口高程、碎部点高程注记时采用水平字列(水平字列：各字中心连线平行于南、北图廓，由左向右排列)，字头朝图幅上方，字隔0.1mm。

第12条.汉字注记用在线状地物(如河流、道路、巷道等)名称注记时，一般沿地物走向注记，若线状地物的走向与下图廓的交角大于45°，则从上往下注，否则从左到右注记，字头不能朝下；用在独立地物注记时字头朝上。

第13条.汉字注记字隔为本身字大的1～3倍，若地物较长时，可隔40～50cm再注一次。断层应按落差变化、走向长度及控制点分段注记。

第14条.独立符号说明注记尽可能采用水平字列，不得已时采用垂直字列。

第15条.数字注记取位规定

水准点、导线点、巷道顶板高程和经四等以上水准连测的地面控制点高程取0.001m；

井口、井底、钻孔孔口、采高、及见煤高程取0.01m，煤厚取0.01m；

断层落差、煤仓和1：2000地形图地形点高程取0. 1m；

坐标方格网的座标值取1m，各种倾角取1°。

第16条.方格网坐标注记在内外图廓之间的上、下、左、右，四角及公里变化处的坐标应注全数，采用黑体(Times)，1：2000，图上字高为2. 5mm；正格图幅采用水平字列，自由图幅字列与格网线平行。

第17条.符号中未标明尺寸的，粗线宽为0.3mm，细线宽为0. 10mm，点的直径为0.25mm；一般虚线线长4mm、间隔2mm。

第18条.除单独规定外，字体一般为黑色；字体注记一般汉字及字母注记用仿宋体，数字用长等线体，若数字与汉字及字母同时使用时，数字用仿宋体。字体大小按以下规定执行：

1、井筒名称：1：2000图上字高为3.5mm；

2、井筒用途、巷道名称、边界、露头、断层等名称注记1：2000图上字高为3mm；

3、测点编号、测点高程用长等线体：1：2000图上字高为1.5mm；

4、井筒高程、煤厚、断层产状要素等数字注记：1：2000图上字高为2mm；

5、工作面编号用黑体(Times)：1：2000图上字高为3mm；

6、工作面回采日期、钻孔编号注记：1：2000图上字高为2.5mm；

7、工作面月份回采注记：1：2000图上字高为3mm；

8、剖面线(勘探线)号用黑体(Times)：1：2000图上字高为8mm。

第三章 具体内容及要求

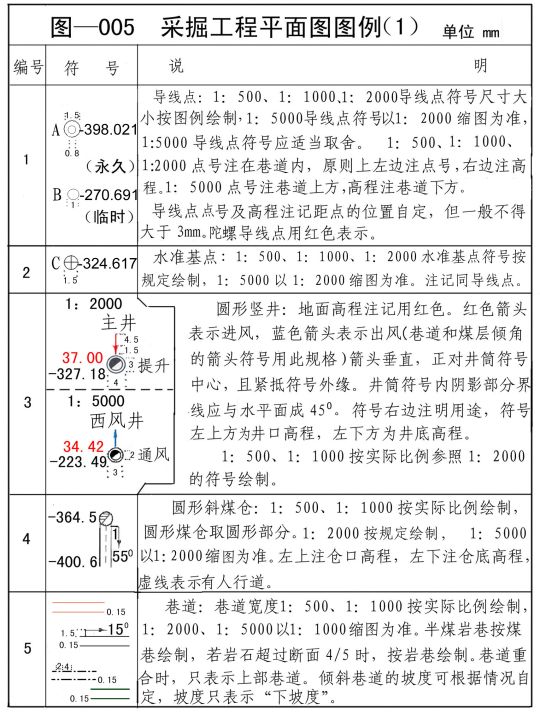

第19条.巷道、导线点、水准基点、圆形竖井、圆形斜煤仓、

圆形煤仓的符号按图-005[采掘工程平面图图例(1)]的要求绘制。

主要巷道应注明名称(一字间隔)，主要斜巷还应注记倾向和倾角，1：2000倾角字高2mm，巷道交叉口、变坡以及平巷等特征点，在图上每隔50～100mm应注记底板高程。

所有高程点全部录入电子版图的文件中，根据高程的密度要求，凡是不需要在图上的显示的，该类高程点另建图层，平常处于关闭，当需要用到该高程时，打开该图层。高程点密度，在图上每隔50～100mm应注记底板高程，变坡点、交叉点等特征点壁宿上图。在巷道内能注记的，一律注记在巷道内，点号在左，高程在右，符号按《图例》1号要求绘制，当巷道内不能注记时，点号在巷道的上方，高程在巷道的下方下，距巷道线的间距1mm，注记在符号中部。

当两巷道的投影重合时：(1)当两巷道上下重叠时，如上下一样宽或下巷道宽时，下面巷道宽于上面巷道，巷道帮与帮的间距0.3mm；如下面巷道窄于上面巷道，则下面巷道绘长4mm，间隔1mm的虚线，巷道帮与帮的间距0.3mm。(2)当下面巷道与上面巷道交叉时，下面巷道交叉部份不绘，若交叉部份是小硐室(如躲避硐等)，则小硐室绘长4mm，间隔1mm的虚线。

月末位置的标注：在巷道的一帮，划一条长10mm长与巷道垂直的短线(线宽0.15mm)在短线的前方注明时间。字体为黑体，大小为1.5×2.5。独头巷道、当年施工巷道注记日期，其它巷道不注记日期。

绘出所有井口，同时注记井筒名称或编号、风流方向、井筒用途及井口、井底高程。

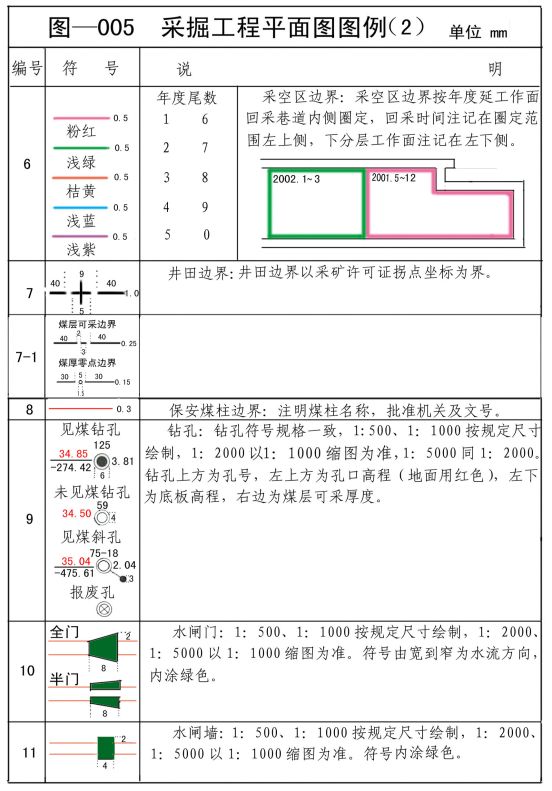

第20条.采空区边界、井田边界、保安煤柱边界、钻孔、水闸门、水闸墙的符号按图-005[采掘工程平面图图例(2)] 、图-005[采掘工程平面图图例(3)]的要求绘制。

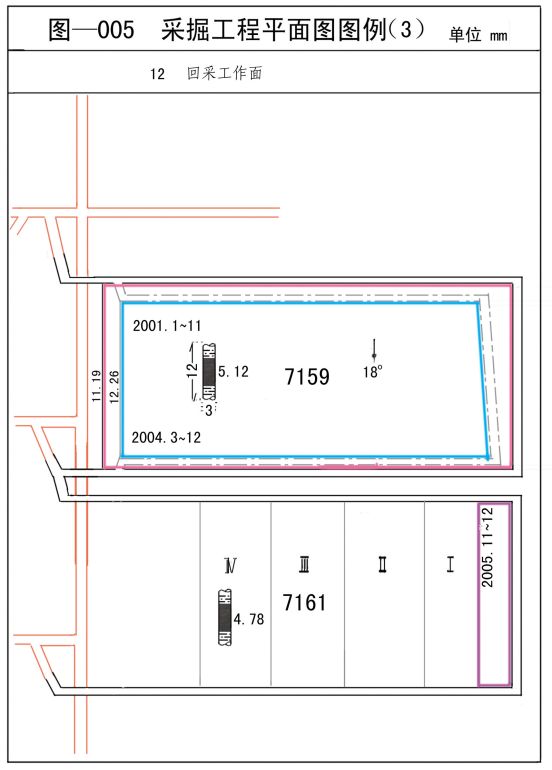

回采工作面注记编号、煤层倾角、煤层小柱状和年度回采色框、年度回采日期、停采日期。

工作面编号注记在工作面中间，采空区按年度注记回采色框、年度回采日期(年、月)，年度回采色框线粗为1mm，年度回采日期若沿走向注记超过年度回采色框，可沿倾向注记；凡已停采的工作面在停采线(用0.15mm单线)注停采日期(月、日，字高为1.5mm)；煤层倾角(字高为1.5mm，箭头长与斜巷倾角的箭头相同);煤层小柱状(大小为3mm×12mm，煤层厚度字高为2mm)，内容要与实见地质情况相符且比例适当。

井田技术边界、保安煤柱及其它边界线，注明名称和批准文号。井田边界：颜色为黑色；保安煤柱和地面受护边界：颜色为红色；批准文号注在线的外边，尽可能水平排列在煤柱线的右上方，字高为3mm，字的颜色与线的颜色一致为红色。

钻孔孔口高程、底板高程、煤层厚度的数字字高为2mm。

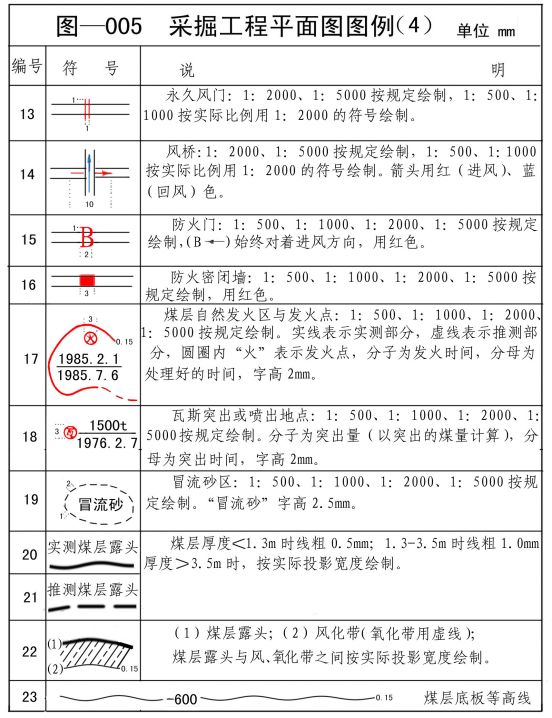

第21条.永久风门、风桥、防火门、防火密闭墙、煤层自然发火区与发火点、瓦斯突出或喷出地点、冒流砂区、煤层露头与风化带、煤层底板等高线按图-005[采掘工程平面图图例(4)] 的要求绘制。

冒流砂区符号适应冒顶区，冒流砂区范围10m以下不画。

煤层露头指煤层顶板到底板宽度在平面上的投影，煤层露头线到风氧化带线之间为风氧化带，斜线与风氧化带线成60°并画满。

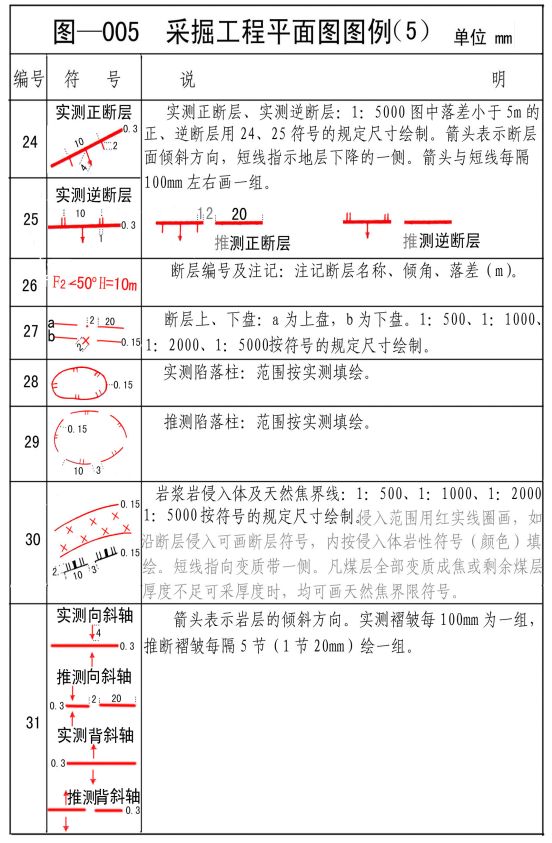

第22条.实测正、逆断层，断层编号及注记，断层上、下盘，实测和推测陷落柱，岩浆岩侵入体及天然焦界线等按图-005[采掘工程平面图图例(5)] 的要求绘制。

绘落差大于平均煤厚二分之一的断层，并注记断层的性质、倾角、落差，断层注记用红色；1：1000、1：2000按图-005[采掘工程平面图图例(5)]中编号27 的要求绘制，1：5000图中对采掘影响较大的5m以下(包括5m)落差断层原则上按图-005[采掘工程平面图图例(5)]中编号24、25、26 的要求绘制。采空区绘等高距不大于50m的煤层底板等高线。

第23条.绘井田边界外100m以内的涉及公司所属矿井的采掘工程和地质情况。按最新的航测图绘制大的河堤、湖堤。绘图签、图廓及指北针。

矿井地质和水文地质图绘制要求

1. 比例要求：1：5000或1：l0000。

2. 图纸中必须严格按《采矿许可证》上的拐点坐标标注矿区范围。

3. 图纸中必须有主、风井等井口的坐标及高程等注记；煤层露头线、地层界线、地层代号、地层产状、构造轴线、断层线等地质要素；高程点、巷探工程点、钻探孔号、剖面线、井田边界、相邻矿井名称；河流、水库、泉、井；公路、输电(水、气)管线；城、镇及厂矿(村庄)名称；国家明令保护的文化古迹、公益和重要工业设施位置等注记。

4. 图纸中必须标注指北方向，坐标网格、坐标值的标注、首、基曲线及高程等注记必须与图纸比例相适应。

5. 图中标示的采、掘工程必须能反映半年内的工程进展的真实状况

井上、下对照图绘制要求

1. 比例要求：1：5000或1：l0000。

2. 图纸中必须严格按《采矿许可证》上的拐点坐标标注矿区范围。

3. 图纸中必须有主、风井等井口的坐标及高程等注记；煤层露头线、地层界线、地层代号、地层产状、构造轴线、断层线等地质要素；高程点、巷探工程点、钻探孔号、剖面线、井田边界、相邻矿井名称；河流、水库、泉、井；公路、输电(水、气)管线；城、镇及厂矿(村庄)名称；国家明令保护的文化古迹、公益和重要工业设施位置等注记。

4. 图纸中必须标注指北方向，坐标网格、坐标值的标注、首、基曲线及高程等注记必须与图纸比例相适应。

5. 图中标示的采、掘工程必须能反映半年内的工程进展的真实状况,必须明确标出矿井合法边界，如实填绘井巷位置及采掘进度，煤层底板等高线及巷道标高标注要准确可靠。

通风系统图绘制要求

1. 可以是示意图，也可以在《矿井采掘工程平面图》上绘制。

2. 图中必须有采煤工作面名称、主要大巷(上山或下山)名称；测风站、掘进头、风门、风桥、密闭、局部扇风机位置；新鲜风流与泛风风流方向；主、风井井口的坐标、高程；矿井总进风量、总出风量、主风机及局部扇风机的型号、功率、吸风量等主要技术参数。

3. 图纸中的图例必须与图纸内容相适应。

4. 图中的采、掘工程及相应的通风设施必须能反映矿井近期内(以三个月为限)的真实状况。

一通三防图纸绘制总体要求

1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

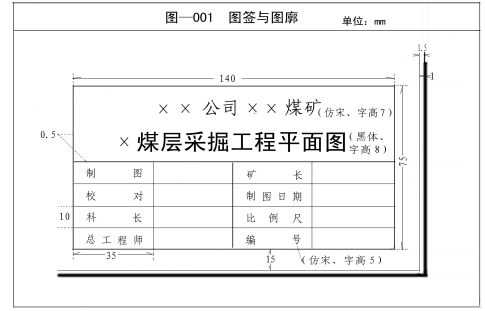

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名(字高33毫米仿宋，字与字之间一个字间距，不带边框)与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

矿井通风系统三种图的绘制要求及标注内容

(一)矿井通风系统平面图

1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度(或前导器角度)、电机额定功率、电机实际功率、主扇负压(即装置静压)、等级孔等。

4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风(站)点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

(二)矿井通风立体示意图

1.图幅不小于零号图纸。

2.所有井巷用双线(或一粗一细)绘制。

3.坐标系选择：沿煤层走向的巷道与X轴平行，与走向垂直的巷道与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成45～60度。为了充分体现层次关系，Z坐标轴要选择适当比例。对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。

4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。

5.为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用0.6毫米实线绘制。

6.图上标注内容：和通风系统平面图一致。

7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同。

(三)矿井通风网络图

1.采用一号图纸单线条(粗细1.25磅，0.44毫米)绘制。

2.凡构成独立通风系统的所有用风点均要在图上显示。

3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。

4.要尽量减少风路的交叉。交汇点用节点编号(直径6毫米仿宋)；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制。

5.网络图一般采取上下放置，其进风段下方，用风段在中间，回风段在上方。形状为椭圆形。

6.图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号。

7.图名、图签、图例、标注内容的标注方法和矿井通风系统

煤矿通风系统图纸填图说明

通风系统图图例与图廓的位置关系

1.通风系统平面图和立体示意图的图例按四列布置。在图纸左下角，图例左、下方外框线与图纸内图廓线重叠布置，线条宽度0.5毫米。列宽35毫米，行高10毫米，表头行高15毫米。表头字体用黑体，字高7毫米，字符间距45毫米。图例中其它文字为仿宋，字高5毫米。图例内容均水平垂直居中对齐。详见下表：

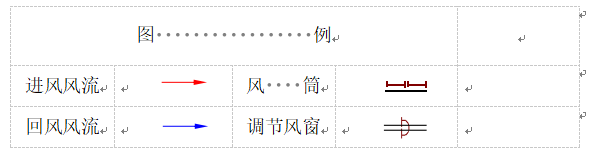

煤矿通风系统图图例1

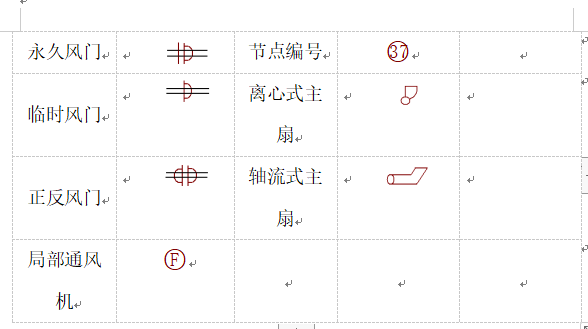

2.通风网络图图例的格式、与图廓的位置关系等和通风系统平面图相同。内容详见下表：

煤矿通风系统图图例2

通风系统平面、立体图中，主扇标注格式、局部通风机标注格式和测风站标注格式。标注格式的外框线与图廓线平行或垂直，并用一条绿色（线条宽度0.2毫米）的引线指示出主扇、局部通风机和测风站位置。

1.主扇标注格式。主扇参数以表格形式标注，表格按2列设置，线条宽度0.25毫米，线条和字体颜色均为绿色，字体均为仿宋。表头字高5毫米，风井与主扇间空1个字间距。表中其它字高3毫米。第一列宽度25毫米，第二列宽度30毫米。表头行高10毫米，其它行高6毫米。表格内容均水平垂直居中。所有标注单位均左对齐，数字和单位之间空1个字间距。详见下表：

主扇标注格式

2.局部通风机标注格式。局部通风机参数以表格形式标注，表格按2列设置，线条宽度0.25毫米，线条和字体颜色均为绿色，字体均为仿宋。表头字高3毫米，其它字高2毫米。第一列宽度15毫米，第二列宽度20毫米。表头行高5毫米，其它行高3毫米。表格内容均水平垂直居中。所有标注的单位均左对齐，数字和单位之间空1个字间距。详见下表：

局部通风机标注格式

3.测风站标注格式。测风站参数以表格形式标注，表格按2列设置，线条宽度0.25毫米，线条和字体颜色均为绿色，字体均为仿宋。表头字高3毫米，其它字高2毫米。第一列宽度16毫米，第二列宽度10毫米。表头行高5毫米，其它行高3毫米。表格内容均水平左对齐，垂直居中对齐。详见下表：

测风站标注格式

井下运输系统图绘制要求

1、要求画出井下有轨道铺设、胶带运输、刮板运输机及电气控制设备、设施走向的示意图，其他无关的设备、设施、巷道可以不画出(注：架空乘人装置及其走向要画出)。

2、图纸上的图例必须在图纸的右下方总标题栏中列表图文对照加以说明。

3、井下主要巷道名称、轨道铺设长度，运输设备(含电机车、煤车、矸石车、料车等)的型号、规格、数量及运转方向，如空重车方向、矸石车方向等，应在合适位置用方框加文字说明，注明相应技术参数(如巷道名称、长度、倾角、型号、跑车防护和防跑车装置、钢丝绳型号、运行最大速度等)。

4、胶带运输、刮板运输机线路的巷道名称、铺设长度、设备型号要在线路旁用方框加文字说明。

矿井运输系统图绘制要求

1、运输系统图在采掘工程平面布置图的基础上进行绘制，统一采用1:2000比例，图上看不清楚部分可拉出放大显示。

2、用计算机绘制、按照1︰1比例打印。

三、图纸除绘制现有轨道铺设走向示意图外,与轨道运输无关的设备、设施等均不必绘出。

四、巷道用灰色细实线绘制，轨道用粗实线(线宽0.5mm)绘制，单轨用单线表示，双轨用双线表示，不同轨型用颜色区分。同类轨型的道岔和道轨用同样颜色表示。道岔用数字序号进行编号。道岔型号、分岔方式、转辙方式、数量在图中列表说明。

五、主要斜巷需绘制提升示意图，具体说明巷道长度、提升绞车型号、保险设施、巷道坡度等参数(参照图中“北二采区轨道上山斜巷提升示意图”绘制)。在主要斜坡道的重要偏口、重要设备位置、车场、变坡点等处标注巷道米数。

六、主要运输巷道需绘制巷道断面图，说明巷道高度、巷道宽度、腰线位置、轨道铺设位置等参数。

七、巷道内的轨道、道岔、充电硐室、架空乘人装置、无极绳绞车、斜巷绞车、跑车防护和防跑车装置等须按图例绘制在系统图相应位置，并用方框加文字说明技术参数特征(如设备名称、型号、配套电机功率、钢丝绳长度、适用范围等)。

八、井底车场保险设施以离副井筒最近处开始按数字序号进行编号。

九、主要斜巷要注明巷道坡度，标注在起坡点和变坡点位置，未注明巷道坡度的为平巷。

十、图例列表必须在图纸左下方。其余列表放置位置以美观、协调为准。列表中文字及图中标注文字一般采用宋体、高度为3mm的文字，根据图幅大小，列表中文字及图中标注文字可适当放大和缩小，但最小文字高度不得小于2mm，最大文字高度不得大于5mm。

十一、标题栏位于图纸的右下方，所有签名必须手写。标题栏长度为150mm，宽度为70mm。标题栏内文字“山西乡宁焦煤集团XXX煤业”为宋体，高度为6mm；“井下运输系统图”为宋体加黑，高度为6mm；标题栏的签字栏内文字为宋体，高度为4mm。

十二、图纸由矿机电科组织绘制，每季度更新一次(有重大变化时，在图上手绘做出标示)。每季度以电子版的形式报机电处备案。

十三、矿井运输系统图标准图例及样本见附件。

附件1：矿井运输系统图标准图例

附件2：矿井运输系统图样本

安全监测装备布置图绘制要求

1、所有图纸必须在当前采掘工程平面图上进行绘制，绘图比例：1：1000或1：2000；图幅不够时可采用1：5000。

2、每个煤矿的六大系统图纸放置在一个DWG文件中，可分层绘制，也可各系统图纸并列放置。

3、为了便于图纸修改和维护，应将采掘工程平面图精简后设置为底图图块。各系统绘制时可设置以下图层绘制：

1)、安全监测系统图：安全监测设备层、安全监测管线层；

2)、人员定位系统图：人员定位设备层、人员定位管线层；

3)、调度通信系统图：调度通信设备层、调度通信管线层；

4)、工业视频系统图：工业视频设备层、工业视频管线层；

5)、无线通信系统图：无线通信设备层、无线通信管线层；

6)、束管监测系统图：束管监测设备层、束管监测管线层，

7)、图例及说明性文字置于相关设备层。

4、在采掘工程平面底图外再增加一通风系统图层，在该图层上绘制煤矿简易通风系统(主要标明通风设施及风流方向)。

5、各系统设备、管线绘制时一律执行附件所示图例，管线线宽0.5。

6、各系统制图时,必须符合以下要求：

1)、安全监测系统图纸必须标明系统型号和监测监控中心站的位置、监测断电装置的规格型号和位置、各类传感器和声光报警器的名称、位置、报警浓度、断电浓度、复电浓度和断电范围以及分站、电源等设备的位置、接线、信号电缆和电源电缆的敷设等。

2)、人员定位系统图必须标明人员定位系统型号、分站的位置以及线路布置；

3)、调度通讯系统必须标明调度主机的型号和安装的电话总门数，标明通讯电缆的规格型号，线路布置，电话机的安装位置及门数；

4)、无线通讯系统标明主机型号容量，标注井下基站、控制设备及矿用电缆位置型号；

5)、工业视频系统需标明主机型号并绘出摄象机、主要线缆安装位置、标注其型号；

6)、束管监测系统明系统型号并分别绘制出主支管路的位置、检测点等。

安全监控系统图

1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同(图名改变成××煤矿安全监控系统图；底图只需保留主要系统巷道以及采掘工作面、硐室等)。

2.比例：1：5000或1：2000

3.图例：

(1)内容：

(2)填图说明：

甲烷传感器标注格式

其他传感器标注格式

排水、防尘、防火注浆、压风、充填、抽放瓦斯等

管路系统图绘制要求

矿井排水系统图(平硐十暗斜井、斜井开拓方式的矿井必须提交)

1. 可以是示意图。

2. 中应标注矿井水泵房(多级排水的矿井必须分别标注)名称、标高；水泵的型号、功率、流量、扬程；水管(如管径不同的规格应分别标注)长度、趟数、敷设排水管的斜井(上山)的坡度；水仓的标高、容积、矿井排水井口的名称、标高。

3. 图纸的图例必须与图纸内容相对应，并齐全。

4. 矿井各种排水设备及设施必须能反映矿井近期内运行(以半年为限)的真实状况。

防灭火注浆系统图

1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同(图名改变成××煤矿防灭火注浆系统图，其他要求相同；底图只需保留主要系统巷道以及采掘工作面、硐室等)。

2.比例：1：5000或1：2000

3.图例

(1)内容：

(2)填图说明：

防尘系统图

1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同(图名改变成××煤矿防尘系统图；底图只需保留主要系统巷道以及采掘工作面、硐室等)。

2.比例：1：5000或1：2000

3.图例

(1)内容：

(2)填图说明：

井下通信系统图绘制要求

应标明矿井通信机房的位置，机房内通信设备的型号、门数，其工作电源的来源；与电信系统的关系；各通讯电缆的型号、规格、长度，电话机的型号、规格及安装地点；各电话机的号码分配表等。

井上、下配电系统图和井下电气设备布置图绘制要求

1、井上、下供电系统图：

悬挂图(1)、悬挂图为供电示意图，只画出设备供电示意、图例、说明、标题栏等。

(2)、入井І回路、П回路要明确标注来自平地变电所电源的位置。

(3)、必须附有说明矿井电压等级、运行方式、联络开关分合状态。介绍高压开关型号及具有那几种保护。介绍高压真空启动器型号及具有那几种保护。介绍低压开关型号及具有那几种保护。介绍局扇风机供电是否符合要求。

2、地面供电系统图

(1)、地面供电系统图必须注明两回路电源的来源，架空线(或电缆)型号，截面及架空线的长度。

(2)、必须标注清楚变压器型号、容量、电压比、初次级绕组的联接方式。

(3)、高、低压开关柜馈出电源应标明供向何处或终端用电设备名称。

(4)、变电所高压母线应画成粗实线，电气设备及器件间的联接线画成实线。

3、井下供电系统图

(1)、井下中央变电所(井下变)进线应标明从地面变电所馈出柜的编号，入井电缆型号、截面及长度。

(2)、需标明高压开关编号、过载值、延时时间、短路整定值、末端两相最大短路电流、灵敏度系数。

(3)、应标明低压防爆开关终端用电设备名称、功率。

(4)、低压馈电整定列表需标明过载整定值、短路值、末端两相最大短路电流、灵敏度校验系数。

(5)、整定值应标注在高爆、馈电开关右上方。启动器要求标注负荷大小、用途。

(6)、系统图中电气图形与文字符号必须符合国家标准和行业推荐的符号，电气图中必须作出说明的有关事项：如：设备名称、型号、台数，额定电流、整定电流值、派生出新的电气图形符号等应安排在图纸的右侧、标题栏上方。

(7)图纸按电压等级分色管理。

矿井供电系统图(生产能力≥3万吨/年的矿井必须提交)

1. 可以是示意图

2. 图中必须有矿井供电变电所名称、供电电源线路名称、规格、长度、电压等级；矿井各压器的型号、容量；矿井主要扇风机、井下绞车、水泵、局部扇风机、开关、移动泵(抽放)站等各种用电设的型号、功率等主要技术参数要标注清楚。

3. 图纸的图例应齐全，并与图纸内容相对应。

矿井各种用电设备及设施应能反映矿井近期内运行(以三个月为限)的真实状况。井下照明系统图

1、以照明综合保护开关为起点，画出照明灯、电铃等127V电气设备。

2、每条线路必须有电缆型号、实际长度(所有电缆不同规格的型号及实际长度)。

3、照明信号综保应标注总负荷大小、用途。

4、所有电气设备必须有编号，若照明灯或电铃较多，中间有省略部分，要标明个数。

井下电气设备布置图

1、要求画出井下电气设备的巷道布置示意图，其他对电气设备无影响的巷道可以不画出。

2、电气设备应在合适的位置用方框内加文字说明、注明相应技术参数(如位置、设备型号、用途等)。

3、主要行道名称、主要机房硐室及配电点等名称、井下各处现有机电设备型号、规格及数量。4、图中应有图例、说明(未画出的设备、位置)。

井下避灾路线图绘制要求

1. 可以在《采掘工程平面图》或《矿井通风系统图》上绘制。

2. 图中必须有采煤工作面名称、主要大巷(上山或下山)名称；主、风井井口的坐标、高程：掘进头、风门、风桥、密闭、局部扇风机位置；新鲜风流与泛风风流方向；各种灾害发生时井下工作人员的避灾方向。

3. 图纸的图例必须与图纸内容相对应。各种灾害的避灾方向应用不同的线型(或颜色)来表示。

4. 图中的采、掘工程及相应的通风安全设施必须能反映矿井近期内(以三个月为限)的真实状况。
